Questão
ID 2543068Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

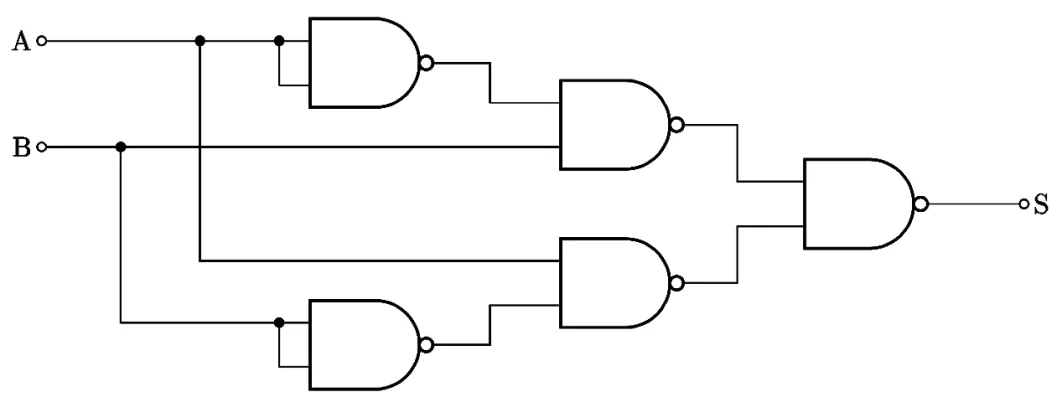

A figura 3 mostra um circuito lógico.
Adaptado de IDOETA, I. V.; CAPUANO, F. G. Elementos de Eletrônica Digital, 2008.
Figura 3 – Circuito lógico
O circuito lógico da figura 3 utiliza apenas portas NÃO E para representar uma porta:
