Questão
ID 2543063Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
A figura 2 abaixo representa um circuito amplificador de instrumentação.
Adaptado de Boylestad, 2013.

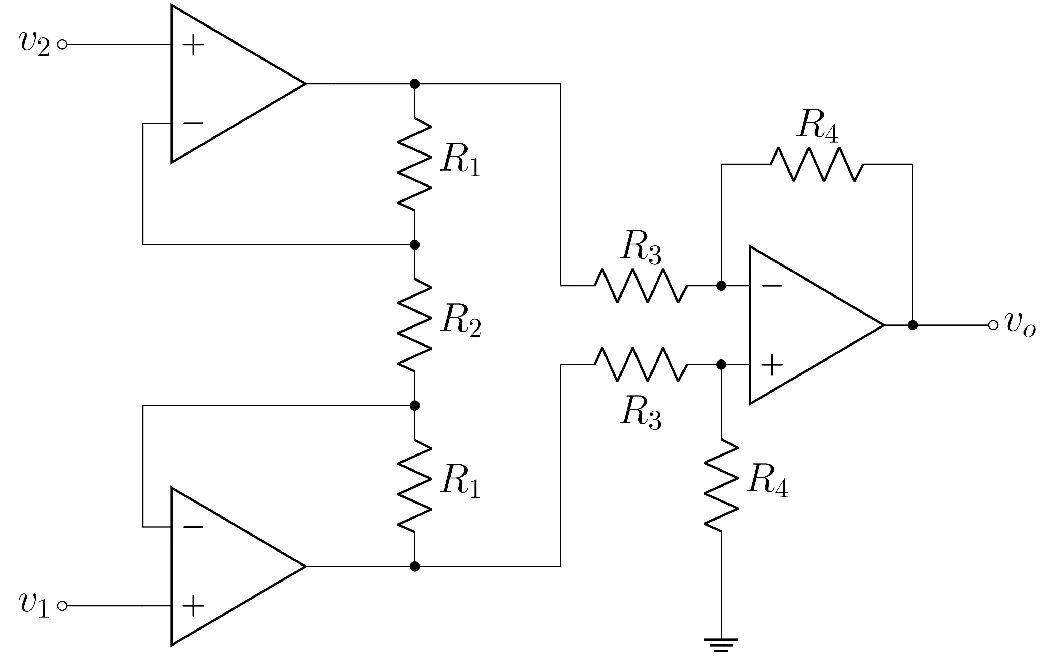

Figura 2 - Circuito amplificador de instrumentação
Os circuitos integrados utilizados para amplificadores de instrumentação são fabricados com o circuito da figura 2 dentro de um encapsulamento, com exceção de um dos resistores da figura. Dentre estes resistores, aquele responsável pelo controle externo de ganho é:
