Questão
ID 2543060Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)
Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

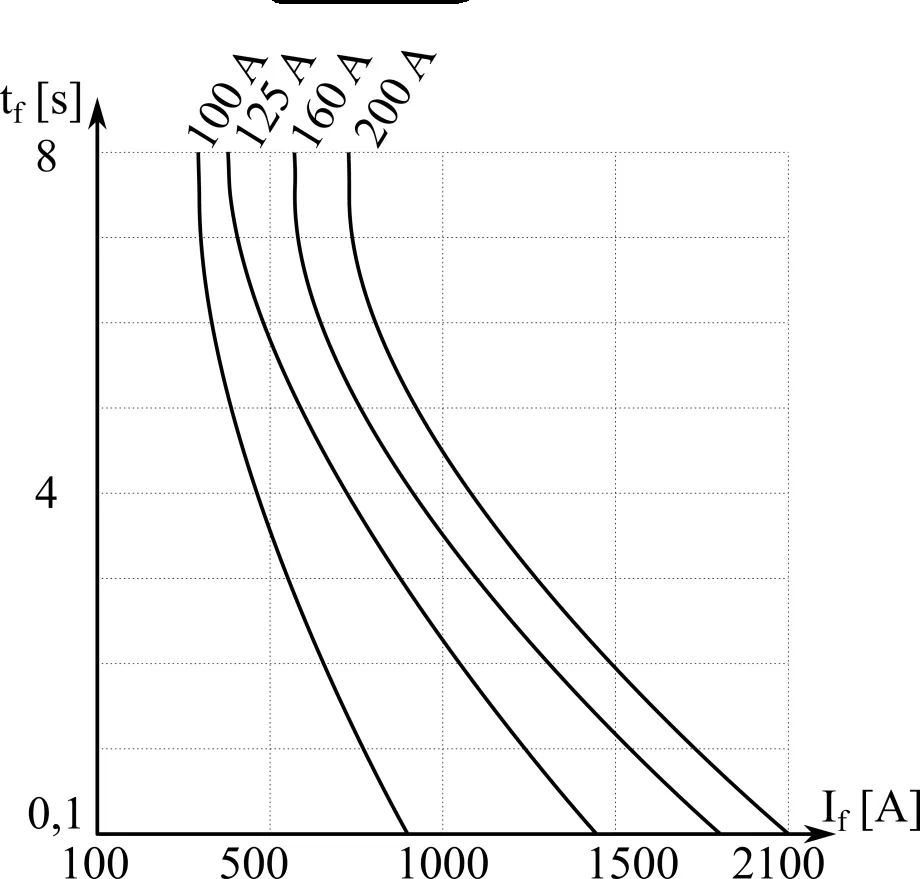

A figura 4 mostra a Curva tempo-corrente de um fusível.
Figura 4 - Curva tempo-corrente de um fusível Adaptado de FRANCHI, C. M. Acionamentos Elétricos. 4. ed. Rio de Janeiro: Érica, 2008.
Um motor de indução trifásico, 380 V/60 Hz, solicita uma corrente nominal de 50 A. A razão Ip/In desse motor é 10 e sua partida tem duração de 5 s. O fusível mais adequado para sua proteção, a partir das curvas da figura, é de:
