Questão 2543018

Engenharia Mecatrônica · 2021

Questão

ID 2543018

Disciplina: Engenharia Mecatrônica

Assunto: Acionadores Eletro-mecânicos

Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

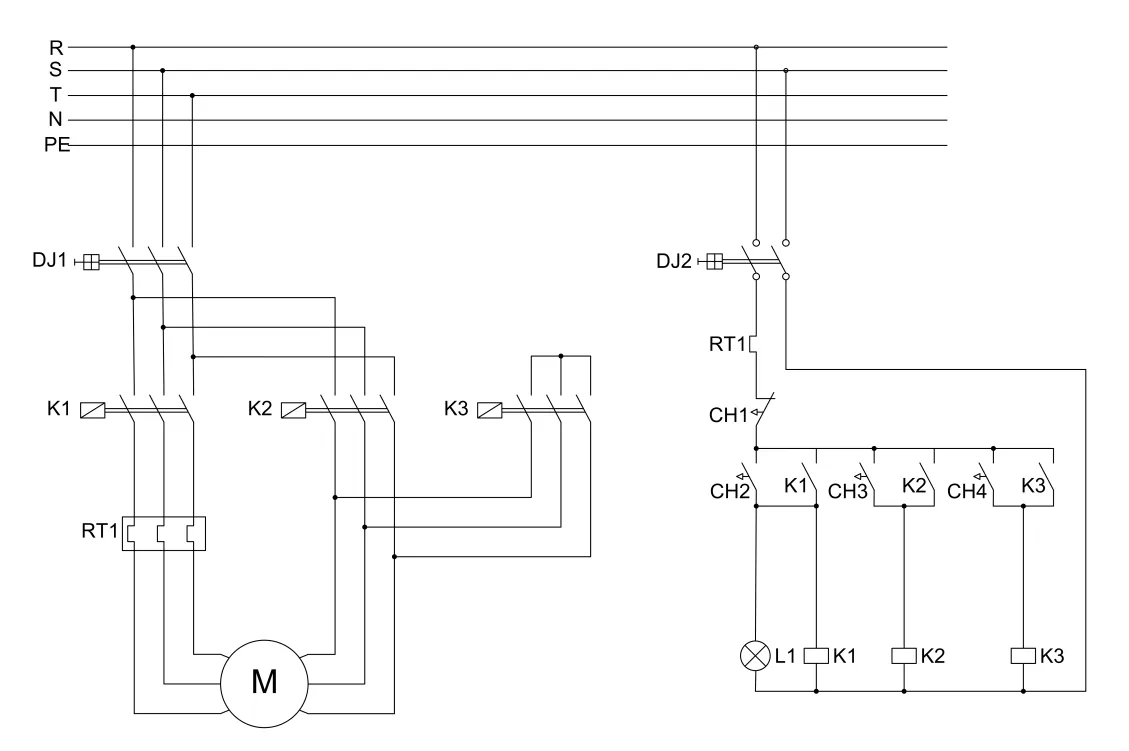

A figura 1 apresenta diagrama de potência e comando de um motor de corrente alternada e serve como base para responder às questões 26 e 27.

Figura 1 – Diagrama de potência e comando de motor de corrente alternada

Adaptado de FRANCHI, C. M. Acionamentos Elétricos. 4. ed. Rio de Janeiro: Érica, 2008.

De acordo com o diagrama, para que os enrolamentos do motor sejam ligados em triângulo, devem ser pressionados os botões:
