Questão
ID 2543014Disciplina: Engenharia Mecatrônica
Assunto: Medição de Temperatura
Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais
Considerar a figura 6 para responder às questões 41 e 42.

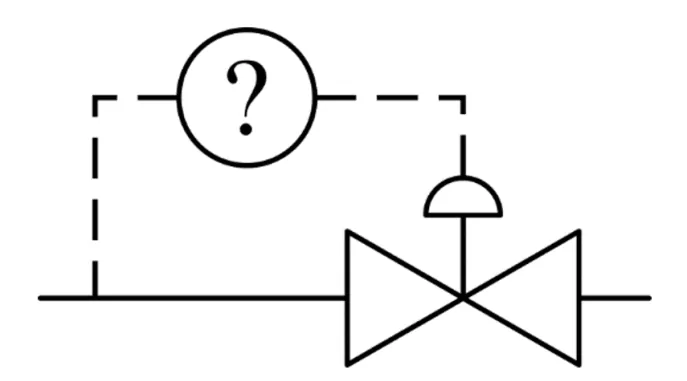

Figura 6 - Diagrama de instrumentação
A figura mostra o trecho de um diagrama de instrumentação composto por uma válvula e um instrumento. Para que o instrumento indicado por uma interrogação na figura meça a temperatura da tubulação e controle a válvula, a nomenclatura a ser utilizada será:
