Uma forma de onda quadrada de um gerador de sinais é visualizada em um osciloscópio, cuja tela é mostrada na figura 4.
Adaptado de FLOYD, T. L. Sistemas digitais: fundamentos e aplicações, 2007

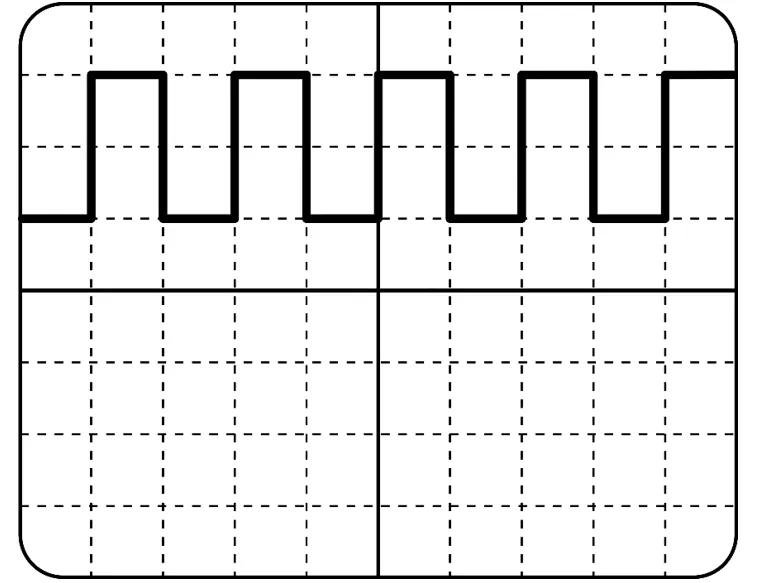

Figura 4 - Forma de onda no osciloscópio
Supondo que esse sinal tem frequência de 10 kHz e que a relação vertical seja de 5 V/div, o tipo de acoplamento utilizado, a tensão de pico a pico e a relação segundos/div são, respectivamente:
