Questão
ID 2542607Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2011 Banca: SELETRIX Concursos Órgão: Empresa Gerencial de Projetos Navais
Considere o enunciado a seguir e a Figura 17 para responder às cinco próximas questões.
A rede da Figura 17 é puramente resistiva e as fontes E1, E2, e E3 possuem resistência interna de 0,5 Ω cada uma.

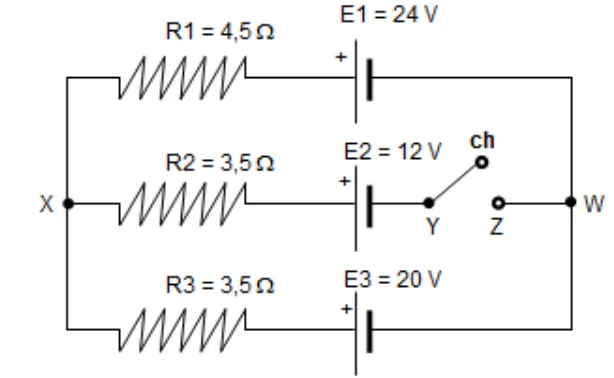

Figura 17 – Circuito Elétrico
Com a chave ch fechada a DDP entre X e W vale aproximadamente
