Questão
ID 2542593Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2011 Banca: SELETRIX Concursos Órgão: Empresa Gerencial de Projetos Navais
Considere o enunciado a seguir e a Figura 3 para responder às três próximas questões. A Fonte E1 possui resistência interna de 0,5 Ω e a Fonte E2 resistência interna de 0,6 Ω.

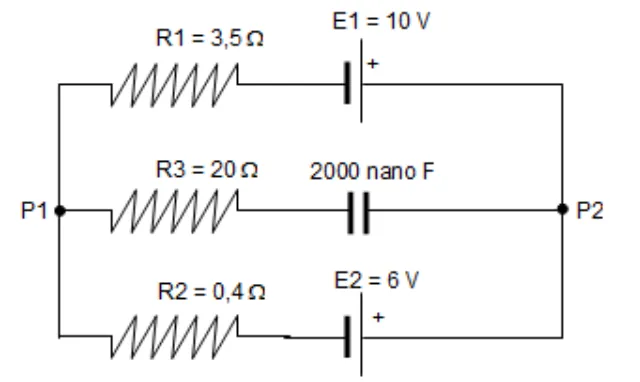

Figura 3 – Circuito misto (Resistor / Capacitor
A Diferença de Potencial Elétrico em os Pontos P1 e P2 quando o capacitor estiver plenamente carregado vale:
