Questão 2541024

Engenharia Elétrica e Engenharia Eletrônica · 2016

Questão

ID 2541024

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: CLP (Controlador Lógico Programável) e SCADA

Ano: 2016 Banca: Instituto AOCP Órgão: Prefeitura Municipal de Juazeiro

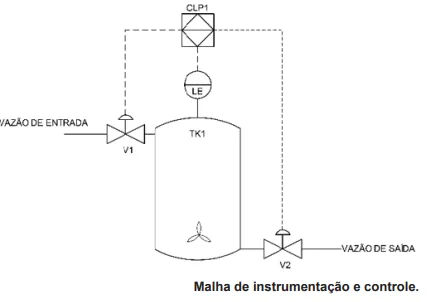

O diagrama da malha de instrumentação e controle de uma indústria permite ao Engenheiro Eletricista interpretar a simbologia e definir ações relativas ao projeto e manutenção da estrutura de dados do processo. Referente ao assunto, analise a figura a seguir e assinale a alternativa correta.

Alternativa A:
O Controlador Lógico Programável (CLP1) está em local inacessível ao operador e utiliza ação de controle PID para controlar o processo.
Alternativa B:
O Controlador Lógico Programável (CLP1) está em local acessível ao operador e a válvula V1 é acionada por sinal pneumático de 3 a 15 psi.
Alternativa C:
A vazão de entrada depende da temperatura de saída.
Alternativa D:
O Controlador Lógico Programável (CLP1) está em local acessível ao operador e as válvulas V1 e V2 são acionadas por sinal elétrico.
Alternativa E:
O Controlador Lógico Programável (CLP1) está utilizando rede Profibus PA para acessar os dados do processo.
