Questão 2538965

Engenharia Elétrica e Engenharia Eletrônica · 2021

Questão

ID 2538965

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Combinatórios

Ano: 2021 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Fundação Paraibana de Gestão em Saúde

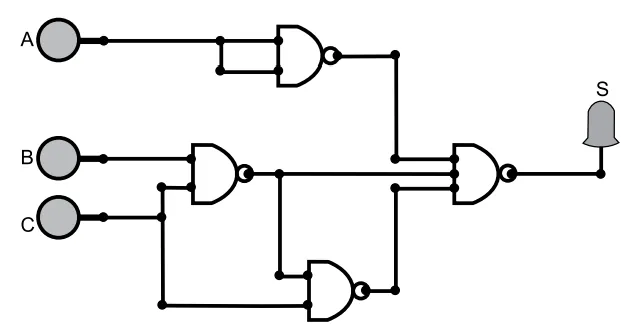

Sobre o circuito lógico mostrado na figura a seguir, pode-se afirmar corretamente que se trata de um circuito:

Alternativa A:
sequencial, com memória implementada em suas portas lógicas do tipo OR.
Alternativa B:
combinatório, que implementa toda a lógica com portas do tipo NAND.
Alternativa C:
registrador, em que combinação do valor lógico das entradas A, B, C e S determinam se a saída terá valor lógico verdadeiro ou falso.
Alternativa D:
aleatório, capaz de produzir em sua saída um trem de pulsos ao longo do tempo.
Alternativa E:
contador, onde o valor da contagem é determinado pela sequência de valores lógicos aplicados em suas entradas digitais.
