Questão 2538963

Engenharia Elétrica e Engenharia Eletrônica · 2021

Questão

ID 2538963

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2021 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Fundação Paraibana de Gestão em Saúde

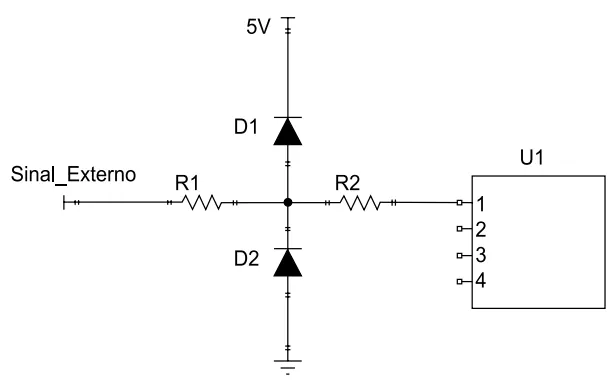

A seguinte montagem com os diodos D1 e D2, mostrada na figura, é utilizada em um circuito eletrônico para que um sinal externo analógico possa ser admitido em uma porta analógica de um circuito integrado microcontrolador (U1), como mostrado na figura a seguir.

Esse tipo de circuito com os diodos D1 e D2 constitui um exemplo de um circuito

Alternativa A:
amplificador, que aumenta a tensão proveniente do sinal externo que será aplicado ao microcontrolador.
Alternativa B:
grampeador, que limita a tensão proveniente do sinal externo entre um valor máximo e um valor mínimo, que será aplicado ao microcontrolador.
Alternativa C:
atenuador, que diminui proporcionalmente a tensão do sinal externo que será aplicado ao microcontrolador.
Alternativa D:
girador, que altera a fase do sinal externo, antes de aplicá-lo ao microcontrolador.
Alternativa E:
retificador, que retifica um sinal externo de tensão alternada, produzindo um sinal de tensão contínua, aplicado ao microcontrolador.
