Questão 2538959

Engenharia Elétrica e Engenharia Eletrônica · 2021

Questão

ID 2538959

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA

Ano: 2021 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Fundação Paraibana de Gestão em Saúde

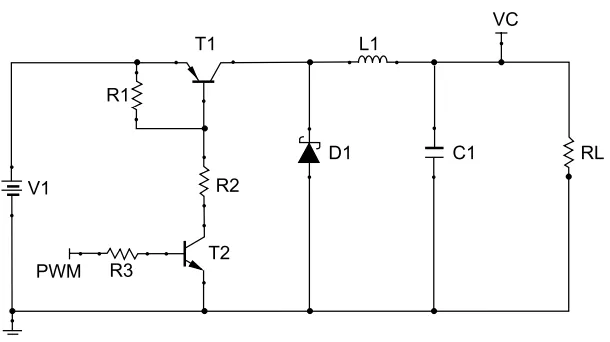

A topologia, ou arranjo típico de componentes, para uma fonte de alimentação chaveada regulada é mostrada na figura a seguir. Sabe-se que V1 é a tensão externa de alimentação, RL é a carga que será alimentada pela fonte, VC é a medida da tensão instantânea aplicada à carga, e PWM o sinal que controla o disparo do transistor T2 e T1.

Sobre esse circuito é correto afirmar que se trata de uma fonte tipo

Alternativa A:
Boost, que aplica à carga uma tensão menor do que a tensão de entrada V1, dependendo do duty-cycle, ou ciclo de trabalho, do sinal PWM aplicado.
Alternativa B:
Buck, que aplica à carga uma tensão menor do que a tensão de entrada V1, dependendo do duty-cycle, ou ciclo de trabalho, do sinal PWM aplicado.
Alternativa C:
Buck, que aplica à carga uma tensão maior do que a tensão de entrada V1, dependendo do duty-cycle, ou ciclo de trabalho, do sinal PWM aplicado.
Alternativa D:
Boost, que aplica à carga uma tensão maior do que a tensão de entrada V1, dependendo do duty-cycle, ou ciclo de trabalho, do sinal PWM aplicado.
Alternativa E:
Buck-Boost, que aplica à carga uma tensão maior ou menor do que a tensão de entrada V1, dependendo do duty-cycle, ou ciclo de trabalho, do sinal PWM aplicado.
