Questão
ID 2538953Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2021 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Fundação Paraibana de Gestão em Saúde

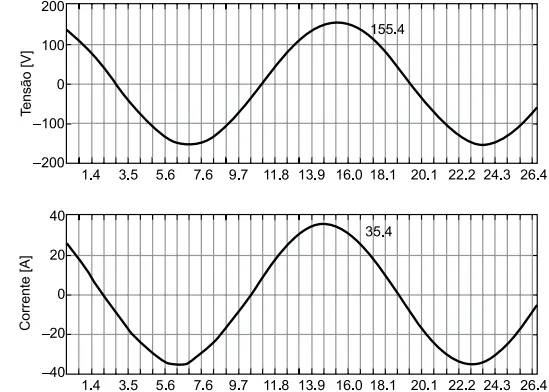

Um osciloscópio coletou um registro com a forma de onda de dois sinais puramente senoidais, um de tensão e outro de corrente, sincronizados, que são mostrados na figura a seguir.
Registro de oscilografia
Tempo (ms)
Sobre estes sinais, é correto afirmar que os valores para a tensão de pico, para a corrente de pico, e para a frequência são, aproximadamente:
