Questão 2538947

Engenharia Elétrica e Engenharia Eletrônica · 2021

Questão

ID 2538947

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2021 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Fundação Paraibana de Gestão em Saúde

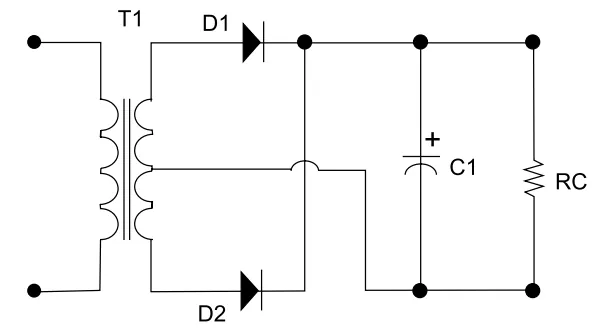

Na figura a seguir, é mostrado um circuito com diodos.

Nesse circuito, D1 e D2 fazem parte de um

Alternativa A:
dobrador de tensão, em conjunto com o capacitor C1, aplicando a tensão resultante na carga RC.
Alternativa B:
retificador de meia-onda, com filtro capacitivo com C1, aplicando a tensão resultante na carga RC.
Alternativa C:
retificador de onda completa com transformador T1, com derivação central e filtro capacitivo C1, aplicando a tensão resultante na carga RC.
Alternativa D:
retificador de onda completa, com ponte de diodos completa, com carga capacitiva e resistiva com C1 e RC, respectivamente.
Alternativa E:
inversor de frequência, com chaveamento regulado pelo circuito de filtro composto por C1 e RC.
