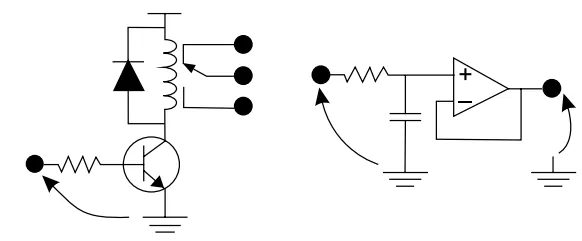

Na figura a seguir, são mostrados dois circuitos eletrônicos típicos.

Sobre os circuitos da esquerda e da direita, respectivamente, é correto afirmar que se tratam de

Alternativa A:
um circuito com relé para acionamento de um transistor MOSFET e um de circuito demultiplexador analógico, que alimenta uma carga R-C.
Alternativa B:
um circuito com transistor PNP operando como amplificador linear para acionamento de um transformador e de um circuito passa-faixa com um inversor com uma porta lógica NOT.
Alternativa C:
um circuito com transistor NPN operando como amplificador linear para acionamento de um transformador e de um circuito inversor com um porta lógica NOT.
Alternativa D:
um circuito com transistor PNP operando como chave para acionamento de um relé e de um circuito de filtro passa-alta com um amplificador operacional.
Alternativa E:
um circuito com transistor NPN operando como chave para acionamento de um relé e de um circuito de filtro passa-baixa com um amplificador operacional.
