Questão 2536309

Engenharia Elétrica e Engenharia Eletrônica · 2021

Questão

ID 2536309

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2021 Banca: QUADRIX - Instituto Quadrix Órgão: Conselho Regional dos Técnicos Industriais da 1ª Região

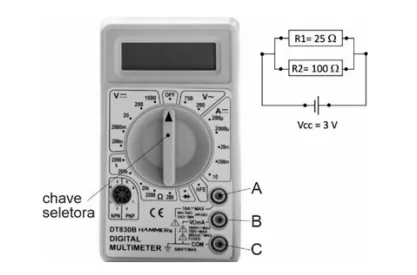

Considerando o circuito elétrico e o multímetro apresentados acima, assinale a alternativa correta quanto à medição da corrente total no circuito.

Alternativa A:
As pontas de teste devem ser acopladas aos conectores A e B, girando-se a chave seletora, no sentido anti-horário, até a posição 200 m.
Alternativa B:
As pontas de teste devem ser acopladas aos conectores A e B, girando-se a chave seletora, no sentido horário, até a posição 200 m.
Alternativa C:
As pontas de teste devem ser acopladas aos conectores B e C, girando-se a chave seletora, no sentido horário, até a posição 10.
Alternativa D:
As pontas de teste devem ser acopladas aos conectores B e C, girando-se a chave seletora, no sentido horário, até a posição 200 m.
Alternativa E:
As pontas de teste devem ser acopladas aos conectores A e C, girando-se a chave seletora, no sentido horário, até a posição 20 m.
