Questão
ID 2535107Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2017 Banca: UFOP - Universidade Federal de Ouro Preto Órgão: Universidade Federal de Ouro Preto

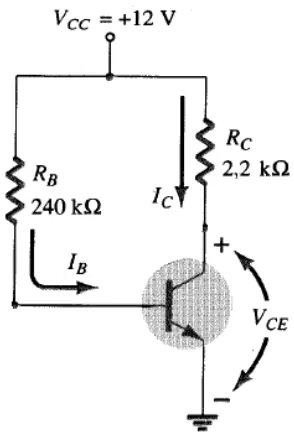

A figura abaixo apresenta um circuito com um transistor NPN. O transistor tem, nessas condições, estes valores: β=100 e VCEsat=0,3V.
O valor aproximado da corrente de coletor IC, em mA, e a tensão VCE, em V, são, respectivamente:
