Questão
ID 2535086Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2017 Banca: UFOP - Universidade Federal de Ouro Preto Órgão: Universidade Federal de Ouro Preto

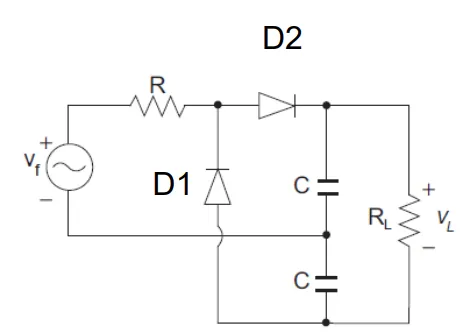

No circuito mostrado na figura abaixo, os diodos D1 e D2 são considerados ideais, e a tensão Vf é senoidal de valor igual a 64 Vrms. Há dois capacitores C, uma resistência R para limitar a corrente e uma resistência de carga RL.
Considerando a disposição dos componentes no circuito e suas polaridades, a saída VL será uma tensão:
