Questão
ID 2535068Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Análise em Regime Permanente
Ano: 2017 Banca: UFOP - Universidade Federal de Ouro Preto Órgão: Universidade Federal de Ouro Preto

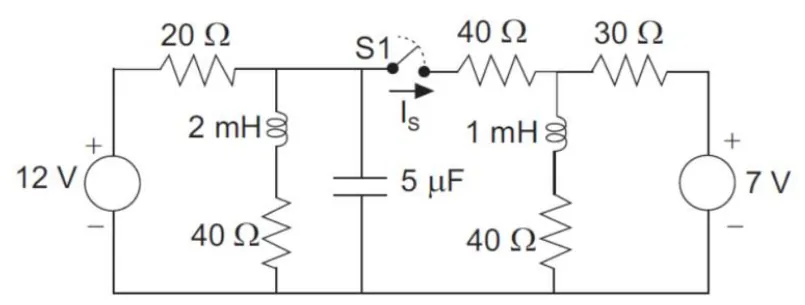

A figura a seguir apresenta um circuito de corrente contínua funcionando em regime permanente com a chave S1 aberta. Há, ainda, duas fontes, cinco resistores, um capacitor e dois indutores.
Em determinado instante, a chave S1 é fechada. Imediatamente, o valor de módulo da corrente IS, em ampères, que atravessa a chave S1, é cerca de:
