Questão
ID 2535064Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2017 Banca: UFOP - Universidade Federal de Ouro Preto Órgão: Universidade Federal de Ouro Preto
O acoplamento capacitivo ou elétrico é um dos ruídos mais comuns em sistemas de medição. Ele é resultado da interação entre os campos elétricos de circuitos muito próximos. Para exemplificar o acoplamento capacitivo, é apresentado o modelo da figura (a) cujo circuito equivalente é apresentado na figura (b). Nas duas figuras, V0 é a tensão do ruído produzido no condutor 2 devido à proximidade com o condutor 1 que apresenta uma tensão Vi

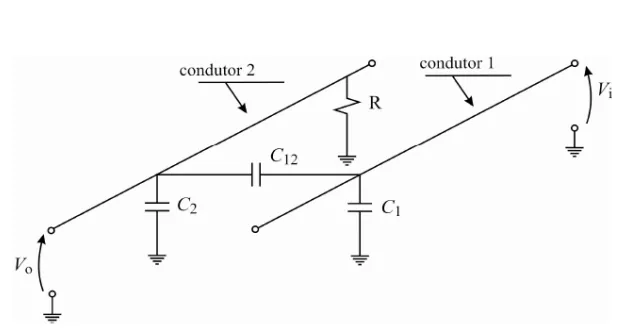

(a) Modelo

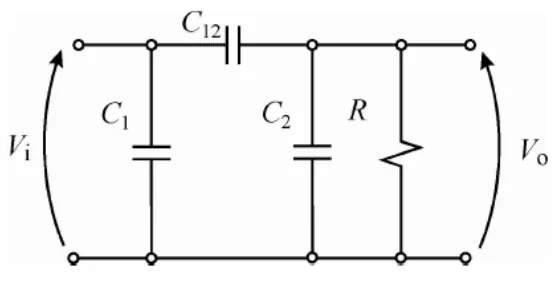

(b) Circuito equivalente
A equação que determina o valor de V0 é:
