Questão
ID 2532706Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Fundação Regional de Saúde do Ceará

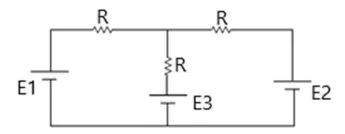

A figura a seguir apresenta um circuito composto por três resistores iguais a R e três fontes contínuas E1, E2, e E3.
Dados:
E1 = 10 V
E2 = 20 V
R = 10 Ω
O valor de E3 para que a corrente elétrica no ramo central do circuito seja igual a zero é
