Questão
ID 2532703Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Fundação Regional de Saúde do Ceará

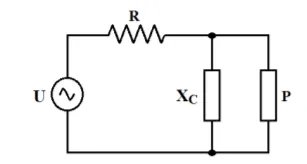

A figura abaixo apresenta um circuito composto por um resistor R de 40 Ω, uma reatância capacitiva Xc em paralelo com um elemento passivo puro P, alimentados por uma fonte senoidal de 250 V eficazes, fazendo com que flua uma corrente elétrica pelo resistor de 5 A.
O módulo e o ângulo da associação de Xc e P e a característica de P são, respectivamente,
