Questão 2530560

Engenharia de Telecomunicações · 2024

Questão

ID 2530560

Disciplina: Engenharia de Telecomunicações

Assunto: Amplificadores Operacionais

Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Universidade Federal de Ciências da Saúde de Porto Alegre

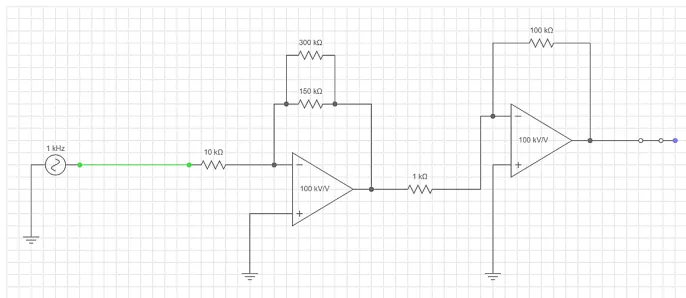

Observe o circuito da figura abaixo e assinale a alternativa correta. Considere Vin = 100 mV (Vp: Tensão de pico) e Vout = 100 V (Vp: Tensão de pico).

Alternativa A:
O ganho do primeiro estágio G1 = 10 dB, do segundo estágio G2 = 20 dB e a saída não estará invertida em relação à entrada: Vout = Gt.Vin (Gt é o Ganho total).
Alternativa B:
O ganho total do circuito (Gt) é de 100 dB e a saída estará invertida em relação à entrada: Vout = - Gt.Vin.
Alternativa C:
O ganho do primeiro estágio G1 = 10 dB, do segundo estágio G2 = 30 dB e a saída estará invertida em relação à entrada: Vout = - Gt.Vin (Gt é o Ganho total).
Alternativa D:
O ganho total do circuito (Gt) é de 40 dB e a saída estará invertida em relação à entrada: Vout = - Gt.Vin.
Alternativa E:
O ganho do primeiro estágio G1 = 20 dB, do segundo estágio G2 = 20 dB e a saída estará invertida em relação à entrada: Vout = - Gt.Vin (Gt é o Ganho total).
