Analise o circuito da Figura 4, desconsiderando a tolerância dos resistores (não estão representadas nos valores em ohms dos resistores a, b, c e d do circuito): Figura 4 Leitura dos valores conforme a sequência da Tabela 1 abaixo: 1° Faixa 2° Faixa 3º Faixa a verde preto marrom b vermelho violeta marrom c marrom preto vermelho d violeta laranja marrom Tabela 1 De acordo com os dados apresentados, assinale a alternativa que indica a corrente total fornecida pela fonte.

É impossível determinar a corrente total fornecida.

Questão 2525470

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 2525470

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)

Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

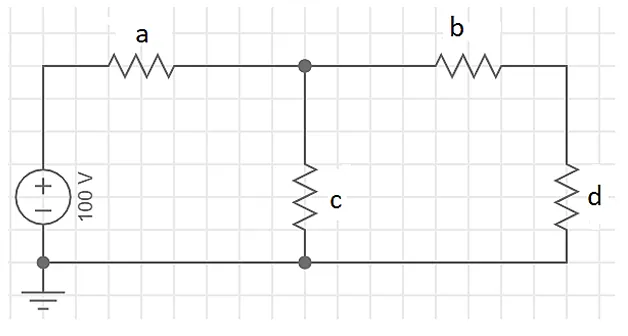

Analise o circuito da Figura 4, desconsiderando a tolerância dos resistores (não estão representadas nos valores em ohms dos resistores a, b, c e d do circuito):

Figura 4

Leitura dos valores conforme a sequência da Tabela 1 abaixo:

	1° Faixa	2° Faixa	3º Faixa
a	verde	preto	marrom
b	vermelho	violeta	marrom
c	marrom	preto	vermelho
d	violeta	laranja	marrom

Tabela 1

De acordo com os dados apresentados, assinale a alternativa que indica a corrente total fornecida pela fonte.
