Questão
ID 2525454Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

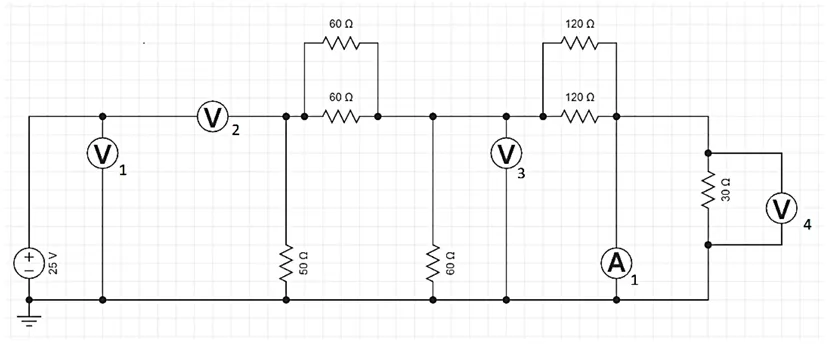

Para o circuito da Figura 8, considere os voltímetros e o amperímetro abaixo como ideais:
Figura 8
Analisando a disposição dos componentes e dos instrumentos de medida, analise as assertivas abaixo:
I. Todos os instrumentos de medida estão corretamente conectados.
II. Não existe corrente circulante no circuito, devido ao voltímetro V2.
III. O amperímetro A1 está incorretamente conectado no circuito.
IV. A tensão lida no voltímetro V1 é de 0 (zero) V.
Quais estão corretas?
