Questão 2525450 de Engenharia Elétrica e Engenharia Eletrônica - FUNDATEC 2023

Questão

ID 2525450

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)

Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

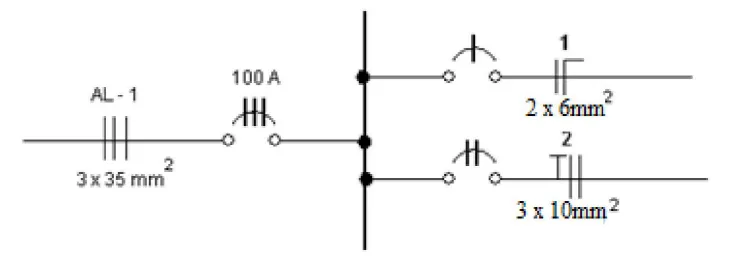

Dimensione o disjuntor para o circuito 1, que apresenta potência na carga de 4 KW. O condutor de cobre com isolação em PVC foi instalado na maneira B2, sendo o valor da corrente conforme tabela de corrente do condutor. Tensão de fase de 127 V.

Seção nominal (mm²)	A1		A2		B1		B2		C		D
	2	3	2	3	2	3	2	3	2	3	2	3
	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados
Cobre
0,5	7	7	7	7	9	8	9	8	10	9	12	10
0,75	9	9	9	9	11	10	11	10	13	11	15	12
1	11	10	11	10	14	12	13	12	15	14	18	15
1,5	14,5	13,5	14	13	17,5	15,5	16,5	15	19,5	17,5	22	18
2,5	19,5	18	18,5	17,5	24	21	23	20	27	24	29	24
4	26	24	25	23	32	28	30	27	36	32	38	31
6	34	31	32	29	41	36	38	34	46	41	47	39
10	46	42	43	39	57	50	52	46	63	57	63	52
16	61	56	57	52	76	68	69	62	85	76	81	67
25	80	73	75	68	101	89	90	80	112	96	104	86
35	99	89	92	83	125	110	111	99	138	119	125	103
50	119	108	110	99	151	134	133	118	168	144	148	122
70	151	136	139	125	192	171	168	149	213	184	183	151
95	182	164	167	150	232	207	201	179	258	223	216	179
120	210	188	192	172	269	239	232	206	299	259	246	203
