Questão
ID 2525158Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Integrados
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

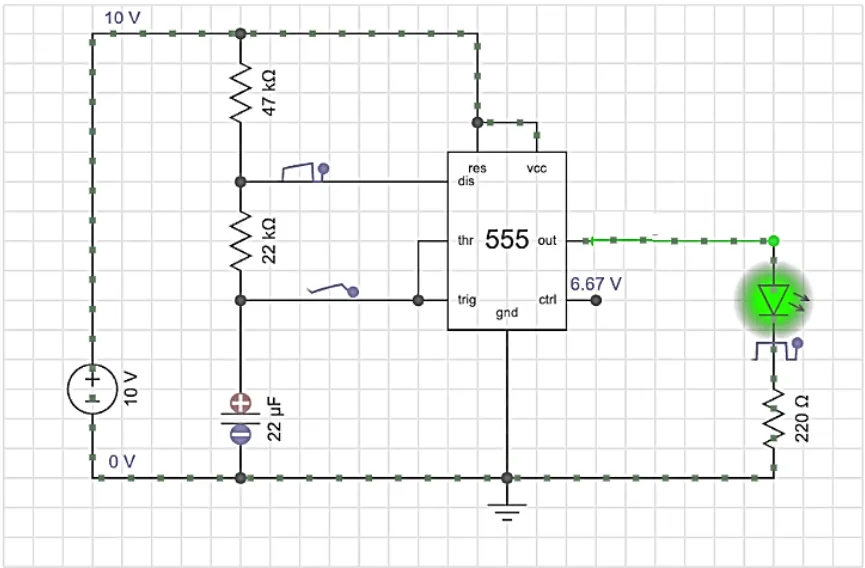

O circuito da Figura 3 é uma clássica aplicação tanto em eletrônica analógica quanto em eletrônica digital, utilizando um CI conhecido há décadas.
Figura 3
Assinale a alternativa que descreve corretamente o circuito apresentado.
