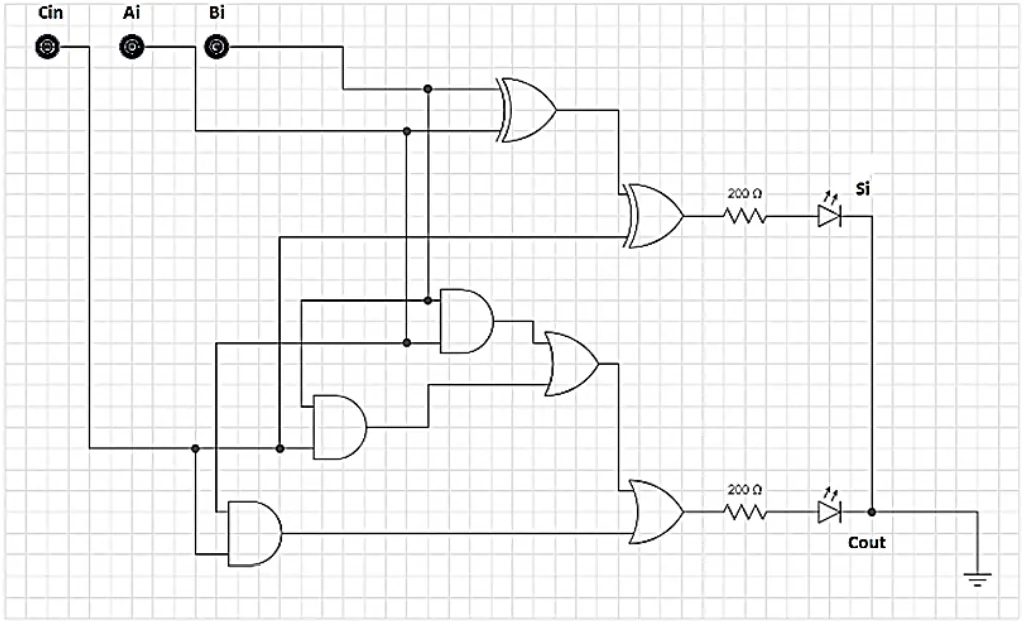

Observe o circuito digital da Figura 1 e determine as expressões lógicas correspondentes às saídas Si e Cout.

Figura 1

Alternativa A:
𝑆𝑖 = 𝐶𝑖𝑛 ⊕ (𝐴𝑖 ⊕ 𝐵𝑖) ; 𝐶𝑜𝑢𝑡 = (𝐶𝑖𝑛 .𝐴𝑖) + (𝐶𝑖𝑛 . 𝐵𝑖) + (𝐴𝑖 .𝐵𝑖)
Alternativa B:
𝑆𝑖 = 𝐶𝑖𝑛 + (𝐴𝑖 + 𝐵𝑖); 𝐶𝑜𝑢𝑡 = (𝐶𝑖𝑛 . 𝐴𝑖) + (𝐶𝑖𝑛 .𝐵𝑖) + (𝐴𝑖 .𝐵𝑖)
Alternativa C:
𝑆𝑖 = 𝐶𝑖𝑛 ⊕ (𝐴𝑖 ⊕ 𝐵𝑖); 𝐶𝑜𝑢𝑡 = (𝐶𝑖𝑛 + 𝐴𝑖) + (𝐶𝑖𝑛 + 𝐵𝑖) + (𝐴𝑖 + 𝐵𝑖)
Alternativa D:
𝑆𝑖 = 𝐶𝑖𝑛 ⊕ (𝐴𝑖 ⊕ 𝐵𝑖); 𝐶𝑜𝑢𝑡 = (𝐶𝑖𝑛 ⨁ 𝐴𝑖) + (𝐶𝑖𝑛 ⨁ 𝐵𝑖) + (𝐴𝑖 ⨁ 𝐵𝑖)
Alternativa E:
𝑆𝑖 = 𝐶𝑖𝑛 + (𝐴𝑖 + 𝐵𝑖); 𝐶𝑜𝑢𝑡 = (𝐶𝑖𝑛 + 𝐴𝑖) + (𝐶𝑖𝑛 + 𝐵𝑖) + (𝐴𝑖 + 𝐵𝑖)
