Questão 2524664

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 2524664

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado

Ano: 2018 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

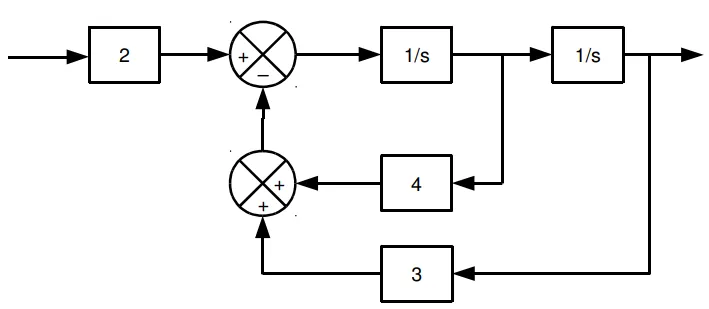

Assinale a alternativa que apresenta CORRETAMENTE a representação na forma matricial das equações de espaço de estados do sistema mostrado na figura, sendo A a matriz de estado, B a matriz de entrada, C a matriz de saída e D a matriz que transmissão direta.

Alternativa A:
\(A = \begin{bmatrix} 0&1 \\ -3&-4 \end{bmatrix}, B = \begin{bmatrix} 0\\2 \end{bmatrix}, C= \begin{bmatrix} 1&2\end{bmatrix}, D = 0\)
Alternativa B:
\(A = \begin{bmatrix} 0&1 \\ -3&-4 \end{bmatrix}, B = \begin{bmatrix} 1\\2 \end{bmatrix}, C= \begin{bmatrix} 1&2\end{bmatrix}, D = 0\)
Alternativa C:
\(A = \begin{bmatrix} 0&1 \\ 3&-4 \end{bmatrix}, B = \begin{bmatrix} 1\\2 \end{bmatrix}, C= \begin{bmatrix} 1&1\end{bmatrix}, D = 0\)
Alternativa D:
\(A= \begin{bmatrix} 0&1 \\ -3&4 \end{bmatrix}\) \(, B= \begin{bmatrix} 0 \\ 2 \end{bmatrix},\) \(C= \begin{bmatrix} 1&0 \end{bmatrix}, D=0\)
Alternativa E:
\(A=\begin{bmatrix} 0&1 \\ -3&-4 \end{bmatrix}B= \begin{bmatrix} 0 \\ -2 \end{bmatrix}, C= \begin{bmatrix} 1&0 \end{bmatrix}, D=0\)
