Questão
ID 2524657Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2018 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

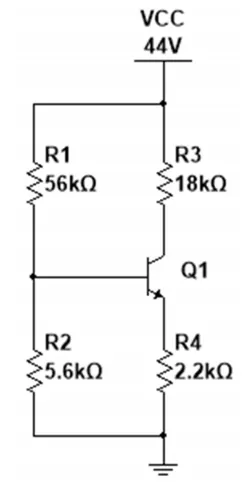

Para o amplificador transistorizado com transistor bipolar de junção na figura a seguir:
Considerando o β =20, VBE = 0,7V e VCEsat = 200mV empregando a análise exata, isto é, sem desprezar a corrente de base, o valor aproximado da corrente de coletor IC e o valor aproximado da tensão entre coletor e emissor VCE são:
