Questão
ID 2524656Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2018 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

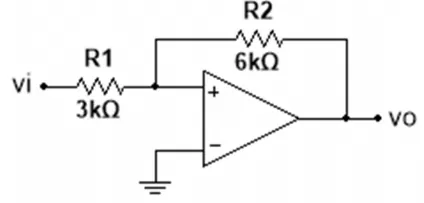

No circuito com amplificador operacional ideal representado na figura abaixo, vi é a entrada de sinal 1 e vo é a saída do circuito. O amplificador operacional é alimentado por uma fonte simétrica NÃO MOSTRADA NO CIRCUITO com tensão positiva +VCC = +12V e negativa -VCC = -12V, sendo que as tensões de saturação positiva +VSAT e negativa -VSAT correspondem às tensões de alimentação, respectivamente.
E considerando as curvas de transferência a seguir, onde estão indicadas as tensões de entrada, de saída e inclinações associadas:

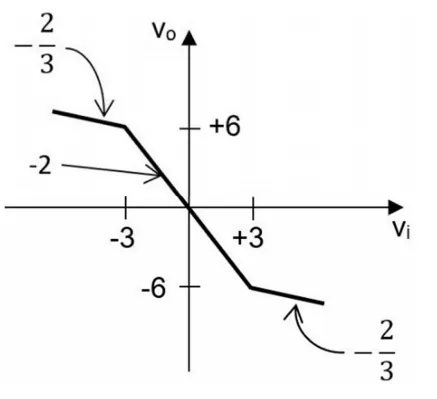

Curva de transferência 1

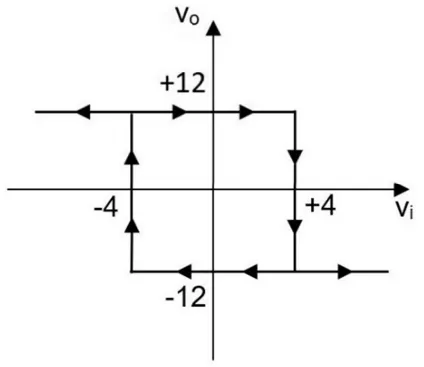

Curva de transferência 2

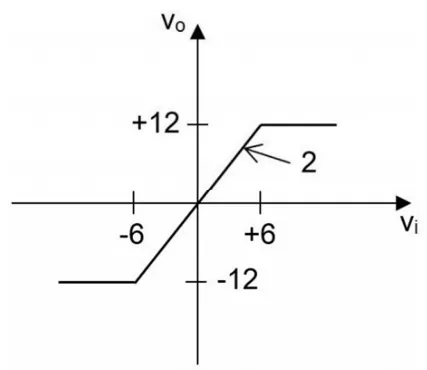

Curva de transferência 3

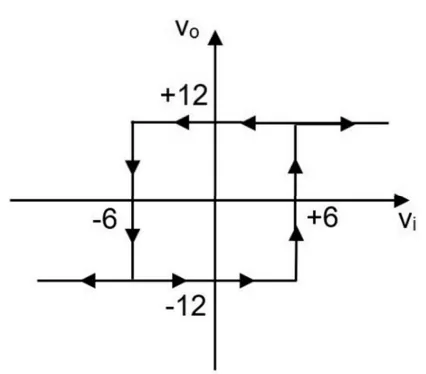

Curva de transferência 4

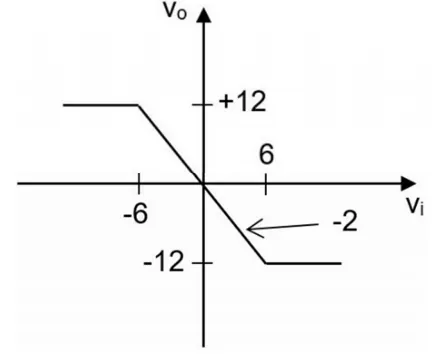

Curva de transferência 5
A curva de transferência que corresponde de forma CORRETA ao circuito é a:
