Questão
ID 2524652Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2018 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

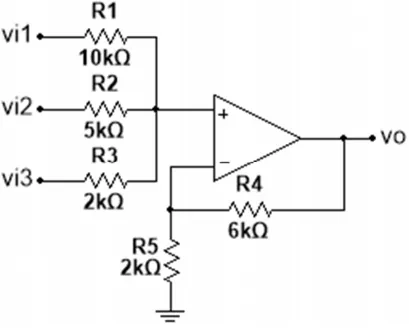

No circuito com amplificador operacional ideal representado na figura abaixo, vi1 é a entrada de sinal 1, vi2 é a entrada de sinal 2, vi3 é a entrada de sinal 3 e vo é a saída do circuito. O amplificador operacional é alimentado por uma fonte simétrica NÃO MOSTRADA NO CIRCUITO com tensão positiva +VCC = +9V e negativa -VCC = -9V, sendo que as tensões de saturação positiva +VSAT e negativa -VSAT correspondem às tensões de alimentação, respectivamente.
Considerando vi1 = -2V, vi2 = 4V e vi3 = 0,2V, a tensão vo na saída do circuito é igual a:
