Questão
ID 2524650Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2018 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

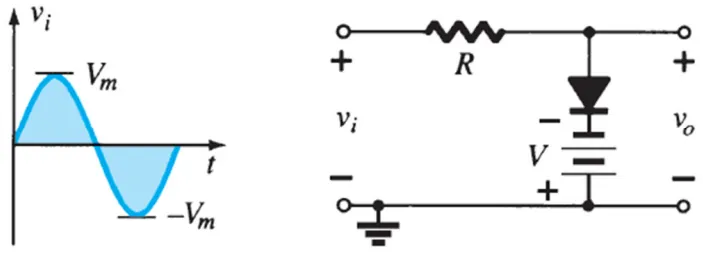

A figura (a) a seguir apresenta um circuito com diodo semicondutor ideal que possui um resistor R e uma fonte de corrente contínua com tensão V volt, sendo que na entrada vi do circuito é aplicada uma forma de onda senoidal cujo valor de pico é Vm volts.
Figura a
E considerando as formas de onda a seguir:

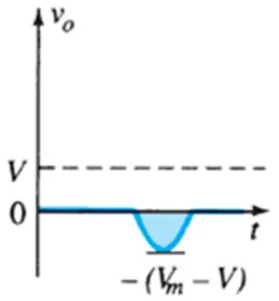

Forma de onda 1
Forma de onda 2
Forma de onda 3
Forma de onda 4
Forma de onda 5
A forma de onda CORRETA na saída vo do circuito é a:
