Questão
ID 2524075Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Magnéticos e Forças Magnéticas
Ano: 2018 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

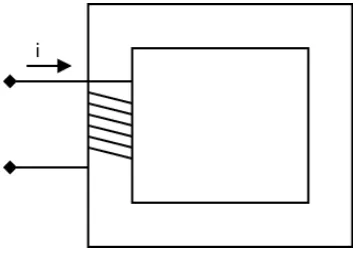

O circuito magnético representado pela figura abaixo é formado por um núcleo de material ferromagnético com permeabilidade relativa \(\mu_{r\ =\ \ 10000}\) , área da secção transversal de 10 cm2 e caminho médio de 25cm. Sabendo que a bobina utilizada no circuito possui 160 espiras, qual o valor da corrente elétrica i necessária para gerar um fluxo magnético igual a 0,04Wb? Adote \(\mu_{0\ =\ 1,25\ }\) x 10-6H/m.
