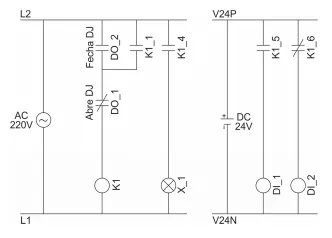

Um excerto de um diagrama elétrico de um sistema de comando e sinalização em uma subestação é apresentado abaixo.

A respeito desse diagrama,

Alternativa A:
DO_1 é um contato normalmente fechado de saída digital de algum equipamento, que permite abrir o selo formado pelo contator K1 e seu contato auxiliar normalmente aberto K1_1.
Alternativa B:
DO_1 é um contato normalmente aberto de saída digital de algum equipamento, que permite fechar o selo formado pelo contator K1 e seu contato auxiliar normalmente fechado K1_1.
Alternativa C:
X_1 é uma lâmpada de sinalização acionada pelo temporizador K1_4.
Alternativa D:
DI_1 é uma entrada digital de algum equipamento, que é energizada com tensão de 220 V quando o contator K1 é energizado, por conta do contato normalmente aberto K1_5.
Alternativa E:
DO_2 é um contato normalmente aberto que permite abrir o selo formado pelo contator K1 e seu contato normalmente fechado K1_1.
