Questão 2507552

Atenção: Considere as informações abaixo para responder às questões de números 53 a 60.

Uma PCH − Pequena Central Hidrelétrica, com capacidade instalada de 10 MW está sendo implantada em uma região onde alguns condomínios estão sendo construídos e próxima a uma futura área industrial.

Do ponto de vista ambiental, esse tipo de usina ocasiona menos impacto, por ocupar área menor e poder operar próxima a rios de pequeno ou médio porte, desde que na região haja desnível suficiente para gerar potência hidráulica que permita movimentar as turbinas.

Na prática, a PCH é similar a uma usina hidrelétrica de grande porte, sendo constituída por barragem, sistemas de captação e adução de água, casa de força e sistema de retorno da água ao leito do rio.

Da usina, a rede trifásica segue para uma subestação elevadora que converte para tensão de linha de 13,8 kV, até os transformadores dos postes das ruas dos condomínios (220/127 V) e cabines primárias das indústrias (220/380 V).

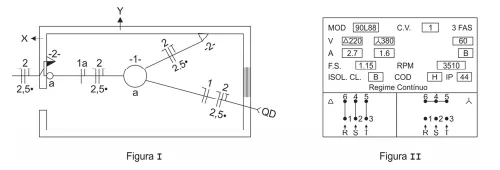

Uma equipe trabalha atualmente na instalação elétrica das salas de controle, administração e recepção da PCH. A Figura I apresenta o diagrama da instalação elétrica da recepção.

Outra equipe está realizando a instalação de uma furadeira elétrica de coluna, cujo motor possui os dados de placa conforme se apresenta na Figura II.

Considere o dispositivo abaixo.

As especificações do relé estão corretas em
