Questão 2507447

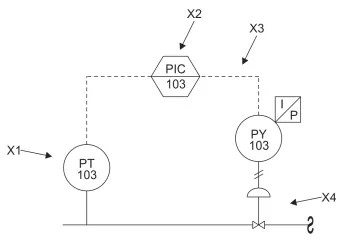

Parte do fluxograma simplificado do projeto de automação de um parque industrial é representado pela ilustração mostrada abaixo, de onde são obtidas as 4 afirmações apresentadas na sequência, observando os elementos definidos como X1, X2, X3 e X4 mostrados na figura abaixo.

I. X1 é um medidor de temperatura instalado atrás do painel e inacessível ao operador, na malha 103.

II. X2 é um controlador indicador de pressão, computador de processo, na sala de controle e acessível ao operador, na

malha 103.

III. X3 é um sinal elétrico.

IV. X4 é uma válvula de controle comandada por pressão, na malha 103.

Está correto o que consta APENAS em
