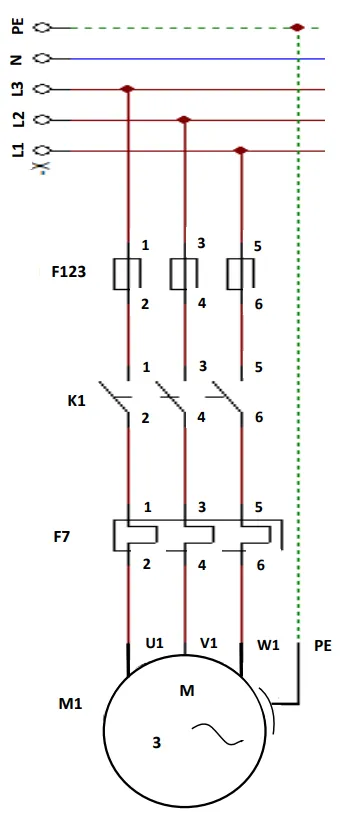

Considere um motor de partida direta que será acoplado a uma bomba de recalque para uma estação de tratamento de esgoto sanitário. Sabe-se que os dispositivos eletromecânicos são utilizados para possibilitar a ligação e manejo dos motores e demais componentes de um sistema de operação em uma ETE. Observe atentamente a seguinte figura:

Considerando os elementos do diagrama representado na figura acima, atente para o que se afirma a seguir, e assinale com V o que for verdadeiro e com F o que for falso.

(_) Trata-se de um motor ligado a uma rede trifásica, cujas fases são L1, L2, L3 e um fio de aterramento PE, para atender sua necessidade.

(_) O dispositivo F123 é um relé térmico para a proteção do motor elétrico trifásico em função da corrente de sobrecarga.

(_) O elemento K1 é um contator, cuja função é fornecer ao motor as três fases do sistema de alimentação. Sua robustez é função da corrente do motor.

(_) O elemento F7 é um fusível do tipo retardado utilizado para proteção do circuito contra sobrecargas elétricas e curtos circuitos.

A sequência correta, de cima para baixo, é:
