Questão 2490774

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 2490774

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais

Ano: 2018 Banca: Universidade Estadual do Ceará Órgão: Prefeitura Municipal de Sobral

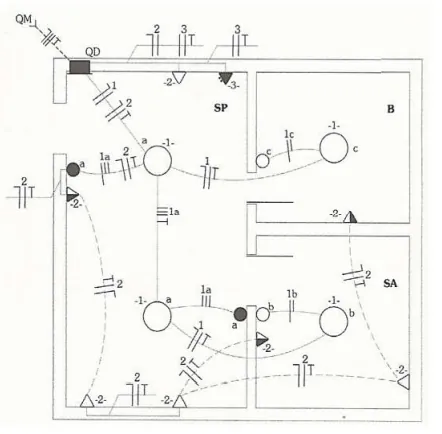

Atente para o seguinte projeto de instalação elétrica.

Analisando-se o projeto de instalação elétrica acima representado e identificando-se seus elementos de acordo com a simbologia convencional utilizada, é correto afirmar que

Alternativa A:
o quadro QD é um quadro de distribuição de luz e força, aparente ou de sobrepor, do qual partem cinco circuitos distribuídos nos cômodos SP, SA e B.
Alternativa B:
o circuito 2 alimenta somente tomadas de meia altura, ou seja, a 1300 mm do piso, com condutores em eletrodutos pelo teto (linha tracejada).
Alternativa C:
o circuito 1 alimenta a iluminação de quatro lâmpadas nos cômodos SP, SA e B, com eletroduto entre os pontos a e c com os condutores de fase, neutro e terra.
Alternativa D:
o segmento entre os pontos de iluminação a e b, representam um eletroduto com os condutores de fase, retorno e terra.
