Questão
ID 2468695Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)
Ano: 2021 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Companhia de Desenvolvimento de Nova Odessa

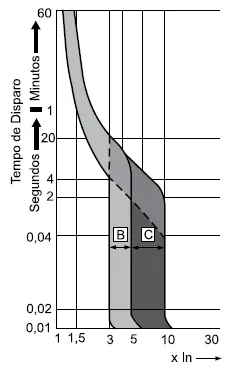

Considere a figura a seguir, que representa a curva de disparo de disjuntores termomagnéticos.
Curva de Disparo de Disjuntor
Para proteger adequadamente o circuito alimentador de um motor trifásico que opera com corrente nominal de 55 A, Fator de Potência igual a 0,85 e apresenta relação Ip/In igual a 8, o disjuntor mais adequado dentre as alternativas a seguir é:
