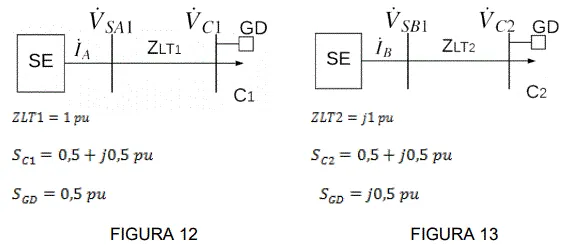

Sejam dois sistemas elétricos de potência constituídos por uma subestação (SE), uma linha de transmissão tipo curta (LT), uma carga (C) e um gerador distribuído (GD), representados pelas Figuras 12 e 13.
Dadas suas respectivas caraterísticas, cujos dados estão abaixo das Figuras 12 e 13,
analise as afirmativas considerando que as tensões em ambas as barras de carga (em C1
e em C2) sejam iguais:
I. Os valores dos fasores de tensão na barra da SE das Figuras 12 e 13 são iguais, isto é: V SA1 = VSB1.
II. No caso da Figura 13, o GD funciona como um compensador reativo capacitivo, logo o módulo da tensão na barra de carga (onde está C2) é maior que o módulo da tensão na barra 1, ou seja, | VC2 | > | V SB1| .
III. A potência reativa injetada na Barra da SE da Figura 12 V SA1 é maior que + j 0,5 pu.
IV. A potência ativa injetada na Barra da SE da Figura 13 VSB1 é superior a + 0,5 pu.
V. A diferença angular das fases de corrente IA e IB das Figuras 12 e 13, respectivamente é igual a 90º em módulo.
Assinale a alternativa correta.
