Questão 2424674

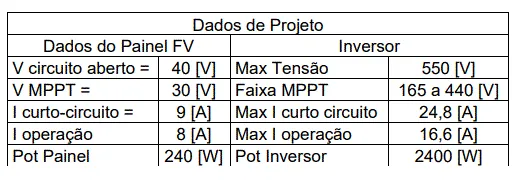

Uma micro usina solar fotovoltaica com 2400 Wp deve ser instalada em um local livre de sombreamentos e com área suficiente para a instalação de dez painéis solares, independentemente da forma que forem conectados. Os principais dados dos painéis solares e do único inversor a ser utilizado estão no quadro abaixo.

Considere que a notação que aparece nas afirmativas (SxP) signifique número de painéis em Série e número de painéis em Paralelo. Analise as proposições e assinale (V) para verdadeira e (F) para falsa.

( ) Desconsiderando-se as características operativas deste inversor, é possível conectar os dez painéis de quatro formas distintas formando 4 combinações (arranjos) de ligações série-paralelo, a fim de se obter a potência total necessária.

( ) Só é possível conectar os dez painéis na forma de dois arranjos: (2x5) ou (1x10) para que o inversor funcione, corretamente, e se obtenha a potência total do projeto.

( ) Se esta micro usina solar for conectada à rede da concessionária local (no Brasil), injetando somente potência ativa, é necessário que o inversor opere como uma fonte de tensão, tenha proteção contra ilhamento e a função de rastreamento do ponto de máxima potência.

( ) As duas únicas possibilidades de operação dos arranjos que não danifiquem o inversor são as configurações (10x1) e (5x2), porém na configuração (5x2), o MPPT do inversor não funcionará.

( ) A melhor configuração de todas para este projeto é a do arranjo (10x1).

Com base nas afirmações, assinale a alternativa correta, de cima para baixo.
