Questão
ID 2424673Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fluxo de Potência e Estabilidade e Regulação dos Sistemas Elétricos
Ano: 2019 Banca: UDESC - Universidade do Estado de Santa Catarina Órgão: Instituto do Meio Ambiente de Santa Catarina

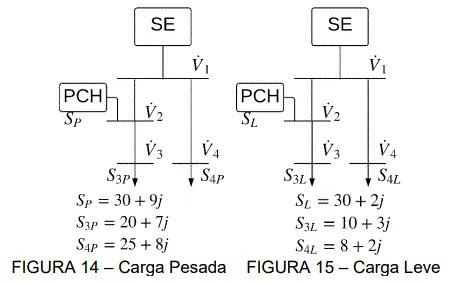

Seja um Sistema Elétrico de Potência (SEP) constituído por uma Subestação (SE) e quatro barras, das quais duas barras possuem cargas, e a uma barra está conectada uma Pequena Central Hidrelétrica (PCH). A Figura 14 representa o SEP operando na situação de carga pesada e a Figura 15 operando na situação de carga leve
Considere que todas as linhas de transmissão são do tipo curta com relação X / R > 1, que somente cargas e gerações mudem nas situações de carga pesada e leve. Por simplicidade, apesar de X / R > 1 considere que todos os tipos de perdas nas linhas de transmissão são desprezíveis. Analise as proposições.
I. É correto afirmar que sempre |V1 > |V4| e que sempre |V2| > |V3|, mais que |V2| pode ser maior que |V1| , tanto em carga pesada quanto em carga leve, mesmo que nestas situações |V1| > |V4|.
II. O fluxo de potência ativa, no caso de carga leve, flui da Barra 1 (onde está V1) para a subestação (SE) e tem valor de 12 MW.
III. O fluxo de potência reativa, no caso de carga leve, flui da subestação (SE) para a Barra 1 (onde está V1) e tem valor de 3 MVAr.
IV. Na situação de carga pesada, a subestação injeta S = 15 + j6 MVA na Barra 1 (onde está V1).
V. Na situação de carga pesada da Figura 14, | V2 | > | V1| .
Assinale a alternativa correta.
