Questão
ID 2424672Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Coordenação da Proteção e Cálculos de Curto-circuito
Ano: 2019 Banca: UDESC - Universidade do Estado de Santa Catarina Órgão: Instituto do Meio Ambiente de Santa Catarina

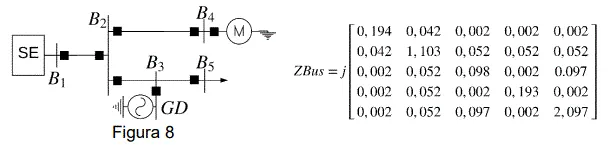

Bus
deste sistema é a
apresentada ao lado da Figura 8 e analise as proposições.
I. É correto afirmar que, para um curto-circuito na Barra 5 (B5), a corrente de curtocircuito será composta apenas pelas contribuições das correntes da SE e da GD.
II. A seletividade, deste sistema, pode ser alcançada por meio de proteção de sobrecorrente com ajuste cronométrico.
III. A maior corrente de curto-circuito trifásica para este sistema é para um curto-circuito na Barra 3.
IV. A menor corrente de curto-circuito trifásica para este sistema é para um curtocircuito na Barra 5.
V. O motor contribui para a formação de correntes totais de curtos-circuitos trifásicos que ocorrem em quaisquer das barras deste sistema.
correta.
I. É correto afirmar que, para um curto-circuito na Barra 5 (B5), a corrente de curtocircuito será composta apenas pelas contribuições das correntes da SE e da GD.
II. A seletividade, deste sistema, pode ser alcançada por meio de proteção de sobrecorrente com ajuste cronométrico.
III. A maior corrente de curto-circuito trifásica para este sistema é para um curto-circuito na Barra 3.
IV. A menor corrente de curto-circuito trifásica para este sistema é para um curtocircuito na Barra 5.
V. O motor contribui para a formação de correntes totais de curtos-circuitos trifásicos que ocorrem em quaisquer das barras deste sistema.
correta.
