Questão 2424667

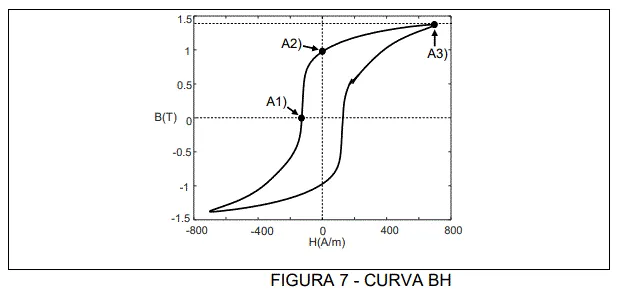

Os materiais magnéticos são imprescindíveis na construção de transformadores e suas propriedades podem ser obtidas a partir da curva BH, onde a tensão induzida em um enrolamento é relacionada com a indução magnética (B), e a corrente de excitação com o campo magnético (H). A Figura 7 apresenta uma curva BH.

Com relação à informação acima e a Figura 7, analise as proposições e assinale a alternativa correta.

I. Com a curva BH, também conhecida por laço de histerese, é possível obter as perdas no núcleo, sendo numericamente igual à área interna do laço de histerese.

II. Os pontos A1), A2) e A3), destacados na Figura 7, correspondem à indução remanescente, campo coercitivo e saturação, respectivamente.

III. A partir da análise de uma curva BH qualquer, não é possível obter dados para informar se o material é tipo Duro ou Mole.

IV. Imãs permanentes são caracterizados pela existência da indução remanescente.

V. Com a família de curvas BH de um determinado material é possível estimar o valor da permeabilidade magnética deste material.
