Questão
ID 2424658Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Medição de Potência e Energia Elétrica (Ativa e Reativa)
Ano: 2019 Banca: UDESC - Universidade do Estado de Santa Catarina Órgão: Instituto do Meio Ambiente de Santa Catarina

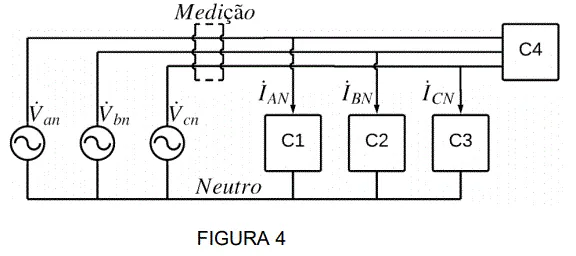

Dado o sistema elétrico da Figura 4, que possui fonte de tensão com
equilibrada na sequência positiva de fases e que alimenta quatro cargas. Somente a carga
C4 é trifásica e balanceada. Há um sistema de medição no ponto indicado na Figura 4, em
que são realizadas medições por wattímetros e um medidor de Wh. O medidor de Wh teve

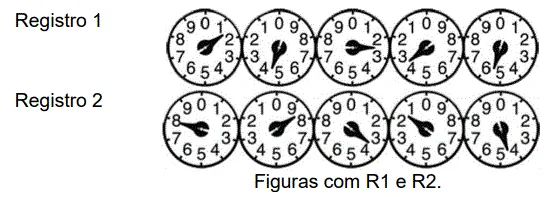

dois registros de medição efetuados por fotografia os quais estão representados pelas
Figuras com R1 e R2. Os valores de cada uma das cargas C1 a C4 é fornecido abaixo.
Analise as proposições pertinentes ao circuito da Figura 4 e assinale (V) para verdadeira e (F)
( ) É correto afirmar que o número mínimo de wattímetros necessários para efetuar a medição de potência corretamente é 2.
( ) O método dos dois wattímetros pode ser utilizado para calcular a potência reativa total deste sistema.
( ) São necessários três wattímetros, conectados em uma única configuração, para se poder medir corretamente a potência ativa total e calcular corretamente a potência reativa total deste sistema.
( ) A corrente da carga C3 é
( ) A energia total consumida por este sistema em um determinado intervalo de tempo é dada pela diferença entre as leituras de valores registrados pelos medidores de Wh (R2-R1) e o valor total desta diferença é de 74079 kWh.

Potência das cargas C1 a C4.
C1 = 22 kW fp = 1
C2 = 22 kW fp = 1
C3 = 22 ∠ - 20º kV A
C4 = 250 kW fp= 0,9 indutivo
Registros efetuados: R1 e R2. R2 realizado após R1.

Assinale a alternativa correta, de cima para baixo.
