Questão
ID 2408786Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2018 Banca: URCA - Universidade Regional do Cariri Órgão: Prefeitura Municipal de Mauriti

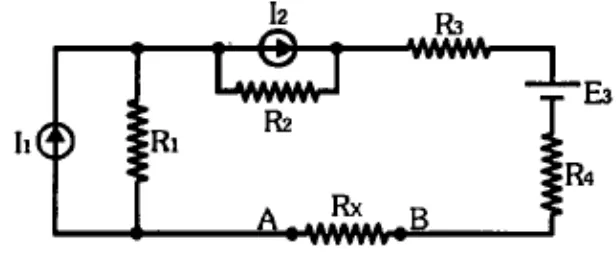

Assinale a alternativa que indica corretamente a corrente e a tensão no resistor Rx, conforme circuito a seguir:
I1 = 20mA; I2 = 15mA
E3 = 300V
R1 = 10kΩ; R2 = 12kΩ;
R3 = 2,2kΩ; R4 = 1kΩ;
Rx = 4,7kΩ
