Questão
ID 2391494Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2025 Banca: CPCON UEPB - Comissão Permanente de Concursos da Universidade Estadual da Paraíba Órgão: Prefeitura Municipal de Nova Palmeira

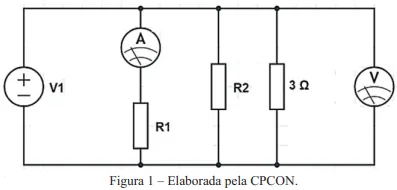

Um técnico em laboratório de eletricidade básica precisa comprar componentes eletrônicos necessários para montagens de diversos experimentos. Ao analisar um determinado circuito, representado pelo diagrama esquemático mostrado na Figura 1, e realizar algumas medições de grandezas elétricas, conforme disposição dos aparelhos de medição indicados no diagrama, constatou-se que a corrente elétrica medida é 2Ae que a queda de tensão medida é de 24V.
Com base nas medições realizadas, considerando que os elementos de circuito são ideais e que os resistores R1 e R2 são iguais, permite-se afirmar que o valor da resistência equivalente do circuito e o módulo da corrente total fornecida pela fonte são, respectivamente:
