Questão
ID 2385666Disciplina: Engenharia Mecatrônica
Assunto: Acionadores Eletro-mecânicos
Ano: 2019 Banca: NUCEPE UESPI - Núcleo de Concursos e Promoção de eventos Órgão: Fundação Municipal de Saúde de Teresina

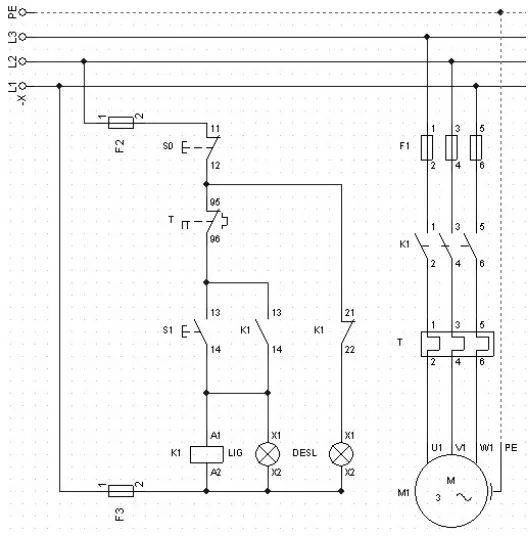

O digrama elétrico da figura abaixo representa um circuito de comando e força de um motor elétrico M. A botoeira que liga o referido motor está representada por:
