Questão 237912 de Engenharia Elétrica e Engenharia Eletrônica - CPCON UEPB 2026

Questão

ID 237912

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2026 Banca: CPCON UEPB - Comissão Permanente de Concursos da Universidade Estadual da Paraíba Órgão: Prefeitura Municipal de Nova Floresta

Quando trabalha-se com motores trifásicos, a partida estrela-triângulo é uma das técnicas mais usadas para diminuir a corrente inicial que o motor exige da rede. Esse método envolve três contatores principais: K1, K2 e K3, cada um com sua função específica e momento de acionamento. Com base no diagrama, qual das opções abaixo descreve CORRETAMENTE essa sequência?

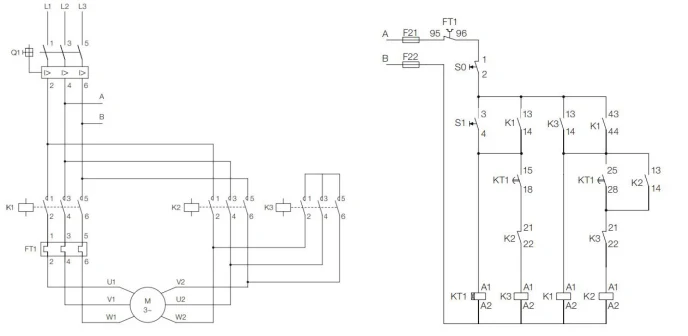

Figura 1 – Diagrama de Partida Estrela Triângulo.

Fonte: Disponível em: https://static.weg.net/medias/downloadcenter/haa/h53/WEG-guia-de-selecao-de-partidas-50037327-manual-portugues-br-dc.pdf. Acesso em: 23 mar. 2026.

Alternativa A:
K1 (principal), K2 (triângulo) e K3 (estrela) são energizados ao mesmo tempo; após a partida, K3 é desenergizado pelo temporizador.
Alternativa B:
K1 (principal) e K2 (triângulo) são energizados juntos para a partida; após um tempo, K2 é desenergizado e K3 (estrela) é energizado para o regime nominal.
Alternativa C:
Apenas K3 (estrela) é energizado para iniciar o motor; após o motor atingir a velocidade nominal, K3 é desenergizado e K1 (principal) e K2 (triângulo) são energizados.
Alternativa D:
K2 (triângulo) é energizado primeiro para garantir o torque máximo; após um tempo, K2 é desenergizado e K3 (estrela) é energizado para economizar energia.
Alternativa E:
K1 (principal) e K3 (estrela) são energizados para a partida; após um tempo determinado por um temporizador, K3 é desenergizado e, em seguida, K2 (triângulo) é energizado, mantendo K1 ativo.
